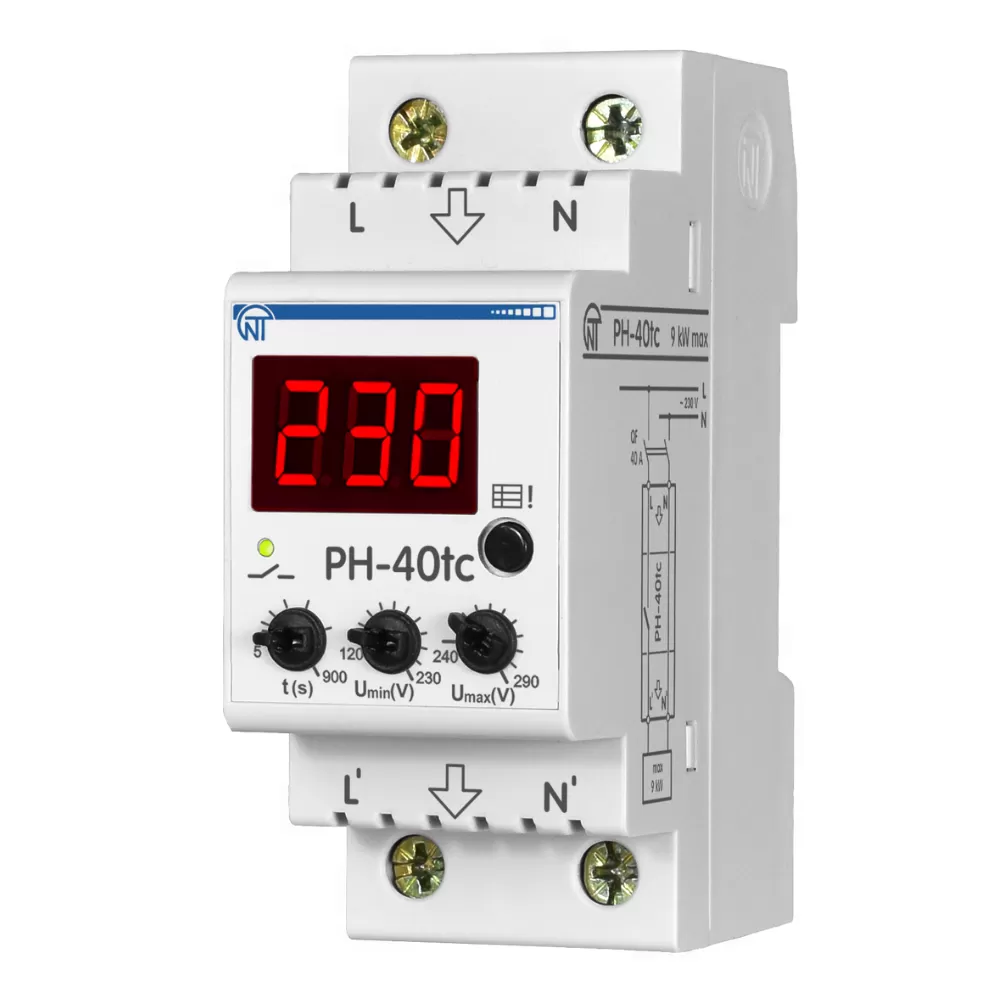

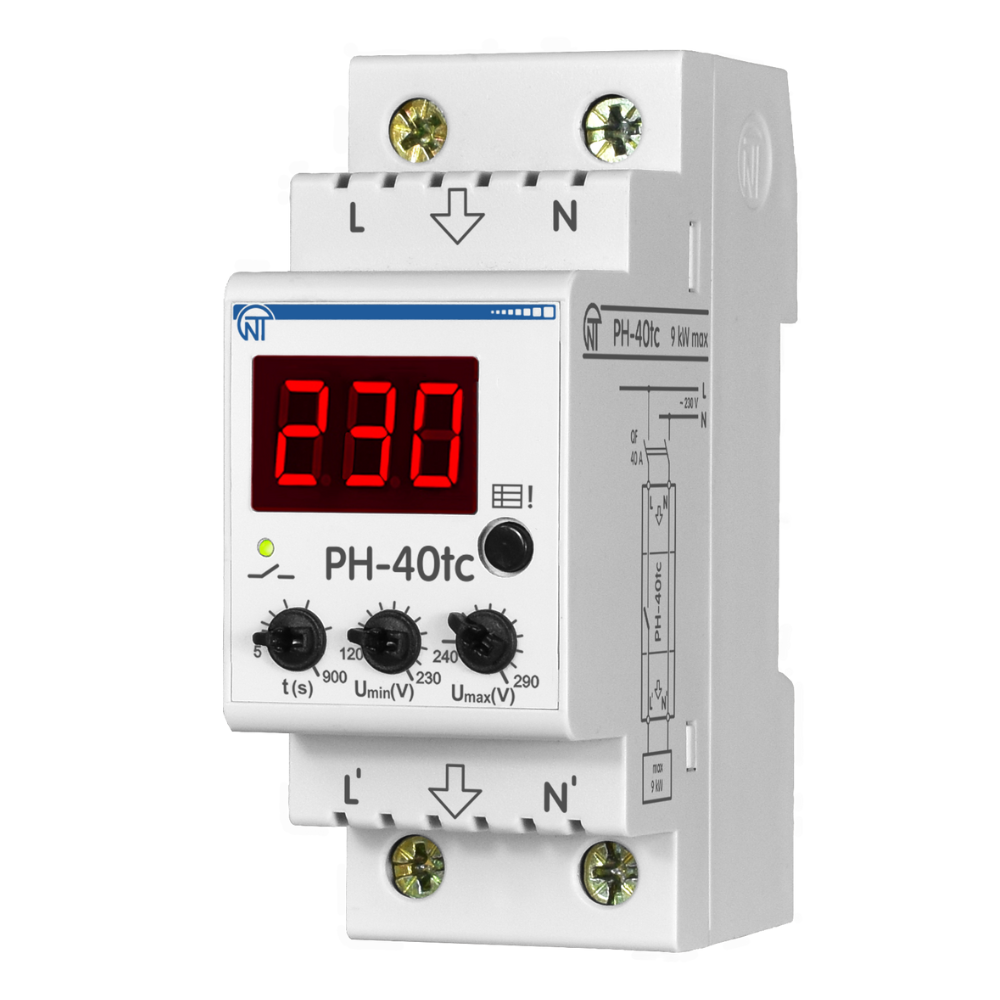

Реле напряжения РН-40tc

Наименование

Значение

Номинальное переменное однофазное напряжение питания

230/240 V

Частота сети

47 - 65 Hz

Гармонический состав (несинусоидальность) напряжения питания

ГОСТ 13144-2013

Точность измерения напряжения в диапазоне 100 - 350V, не хуже*

5 %

Время AПB по напряжению

5 - 900 s

Время готовности

< 0,8 s

Напряжение, при котором сохраняется работоспособность (действующее значение)

от 90 до

450 V

Время срабатывания защиты по Umax

1 s

Задержка отключения при повышении напряжения более 430 V и длительности импульса

более 1,5 ms

< 0,05 s

Задержка отключения при повышении напряжения более 30 V от уставки по Umax

0,12 s

Время срабатывания защиты по Umin

7 s

Задержка отключения при снижении напряжения ниже 100 V

0,25 s

Точность определения порога срабатывания по напряжению

3 V

Гистерезис по напряжению

4 V

Потребляемая мощность при неподключенной нагрузке

2 W

Номинальный режим работы

Продолжит.

Климатическое исполнение

УМ 3.1

Степень защиты изделия

IP 10

Допустимая степень загрязнения

2

Категория перенапряжения

2

Класс защиты от поражения электрическим током

2

Номинальное напряжение изоляции

450 V

Номинальное импульсное выдерживаемое напряжение

2,5 kV

Сечение проводов для подключения к клеммах

0,5-16,0 mm°

Момент затяжки винтов клемм

2+0,2 N*m

Macca

< 0,2 kg

Габаритные размеры HxBxL

90х3бхб0 mm

Установка (монтаж) изделия - стандартная DIN-peйкa 35 мм

Изделие сохраняет свою работоспособность при любом положении в пространстве

Материал корпуса - самозатухающий пластик

Вредные вещества в количестве, превышающем предельно допустимые концентрации, отсутствуют

” - При напряжении сети ниже 90 У и выше 350 V значение напряжения, измеренное изделием, не является корректным
