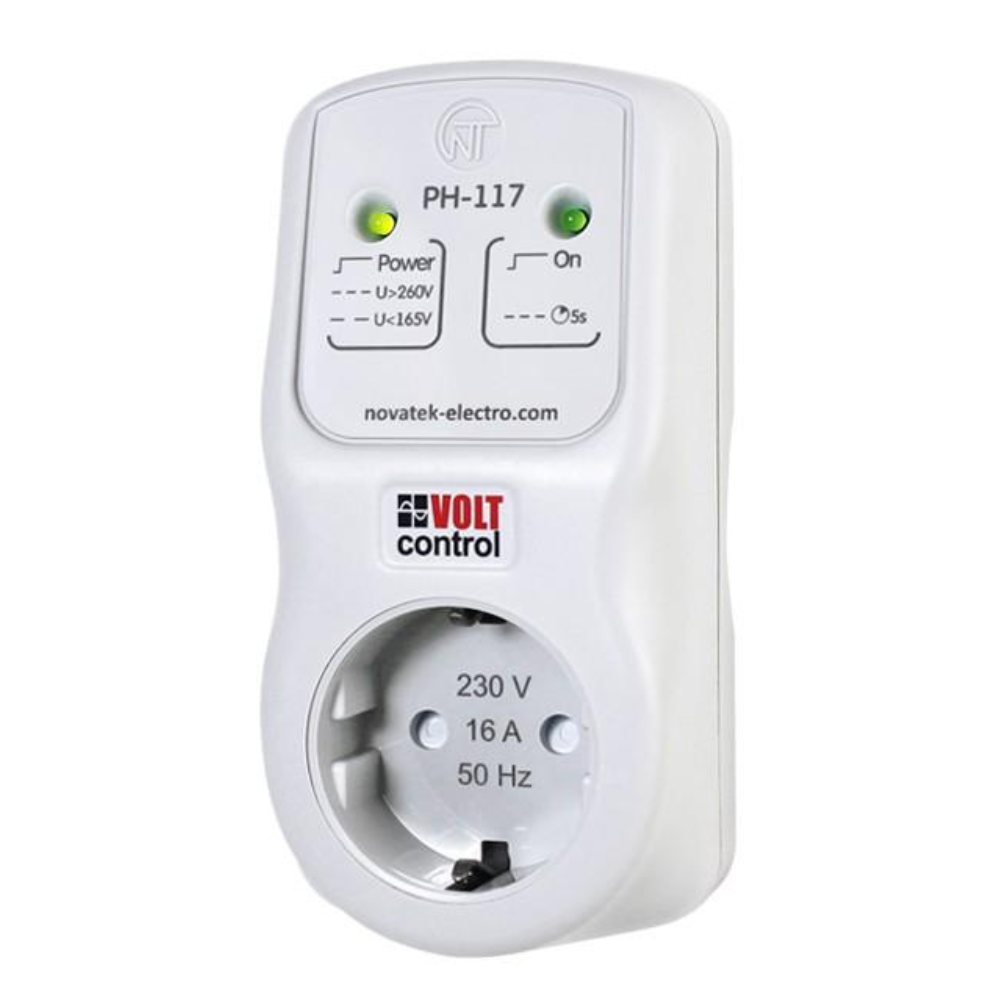

Реле напряжения РН-117
- Краткое описание
- Типовые схемы подключения
- Техническая документация
- Паспорт устройства
-
Способы оплаты
Физические лица
Юридические лица
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование |
Единица измерения |
Значение |
|
Номинальное напряжение |
В |
220 / 230 |
|
Частота сети |
Гц |
47 – 65 |
|
Гармонический состав (несинусоидальность) напряжения |
|
ДСТУ EN 50160:2014 |
|
Время срабатывания защиты при напряжении выше 260 В |
с |
1 |
|
Время срабатывания защиты при напряжении выше 285 В |
с |
0,03 |
|
Время срабатывания защиты при импульсном повышении напряжения более 420 В при длительности импульса более 1,5 мс, не более |
с |
0,02 |
|
Время срабатывания защиты при напряжении ниже 165 В |
с |
7 |
|
Время срабатывания защиты при напряжении ниже 145 В |
с |
0,12 |
|
Максимальный коммутируемый ток (активной нагрузки), не менее |
А |
16 |
|
Точность определения порога срабатывания по напряжению, не более |
В |
3 |
|
Минимальное напряжение, при котором сохраняется работоспособность (действующее значение) |
В |
120 |
|
Максимальное напряжение, при котором сохраняется работоспособность (действующее значение) |
В |
420 |
|
Гистерезис возврата по напряжению, не менее |
В |
4 |
|
Время автоматического повторного включения |
с |
5 |
|
Потребляемая мощность при неподключенной нагрузке, не более |
Вт |
2 |
|
Коммутационный ресурс выходных контактов: - под нагрузкой 16 А, не менее - под нагрузкой 5 А, не менее |
раз раз |
100 тыс. 1 млн. |
|
Габаритные размеры |
мм |
см. рисунок 1 |
|
Масса, не более |
кг |
0,160 |
