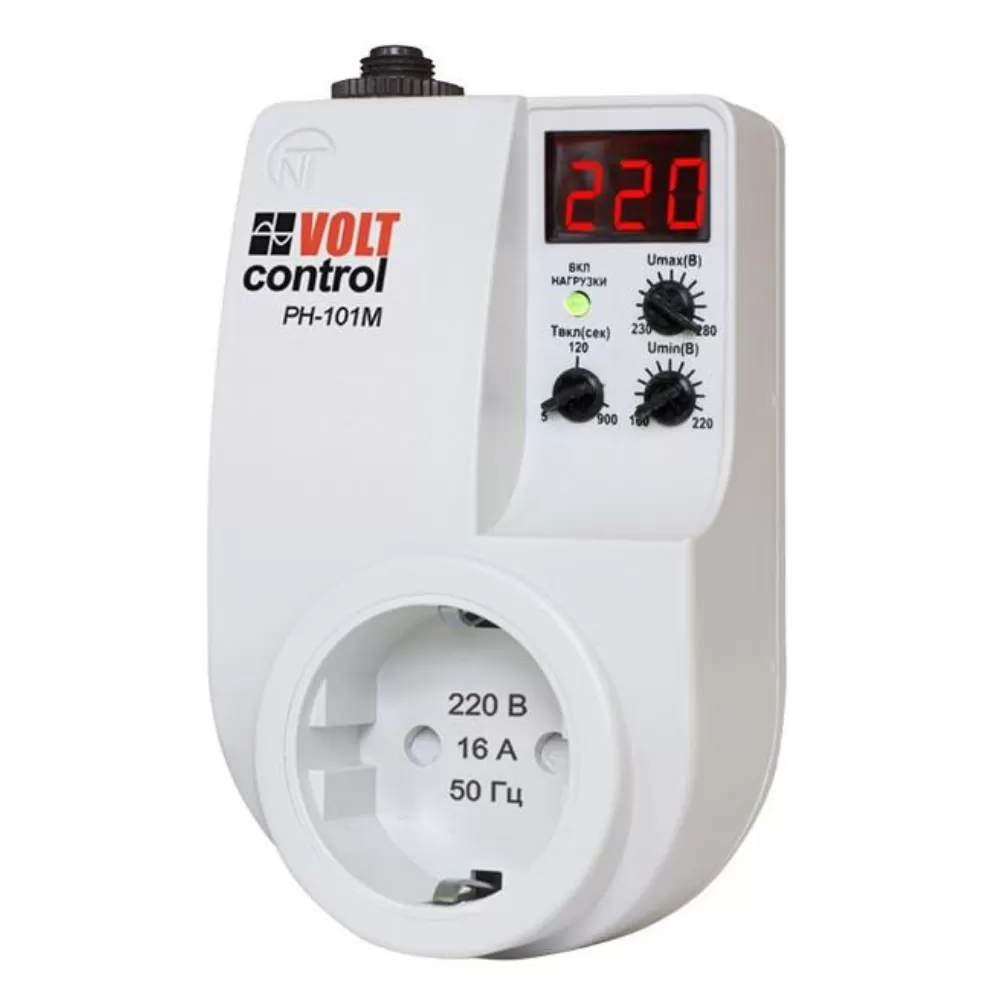

Реле напряжения РН-101М

Наименование

Значение

Номинальное переменное однофазное напряжение питания, В

220/230

Частота сети, Гц

47 – 65

Гармонический состав (несинусоидальность) напряжения питания

ГОСТ 32144-2013

Диапазон регулирования:

–      срабатывания по Umin, В

–      срабатывания по Umах, В

–      время автоматического повторного включения, с

160 – 220

230 – 280

5 – 900

Фиксированное время срабатывания по Umах, с

1

Фиксированное время задержки отключения по Umin, с

7

Фиксированное время срабатывания при снижении напряжения или при снижении напряжения ниже 145 В, с

0,12

Фиксированное время срабатывания при повышении напряжения более чем на 30 В от уставки по Umах, с

0,12

Фиксированное время срабатывания при импульсном повышении напряжения более 420 В при длительности импульса более 1,5 мс, не более, с

0,02

Максимальный коммутируемый ток (активной нагрузки), А

16

Точность определения порога срабатывания по напряжению, В

до 3

Минимальное напряжение, при котором сохраняется работоспособность (действующее значение), В

120

Максимальное напряжение, при котором сохраняется работоспособность (действующее значение), В

400

Гистерезис возврата по напряжению, В

4 – 5

Мощность потребления при неподключенной нагрузке, Вт

до 3,5

Коммутационный ресурс выходных контактов:

–         под нагрузкой 16 А, не менее, раз

–         под нагрузкой 5 А, не менее, раз

100 тыс

1 млн

Габаритные размеры,

рис.1

Масса, не более, кг

0,170

Вредные вещества в количестве, превышающем предельно допустимые концентрации, отсутствуют
