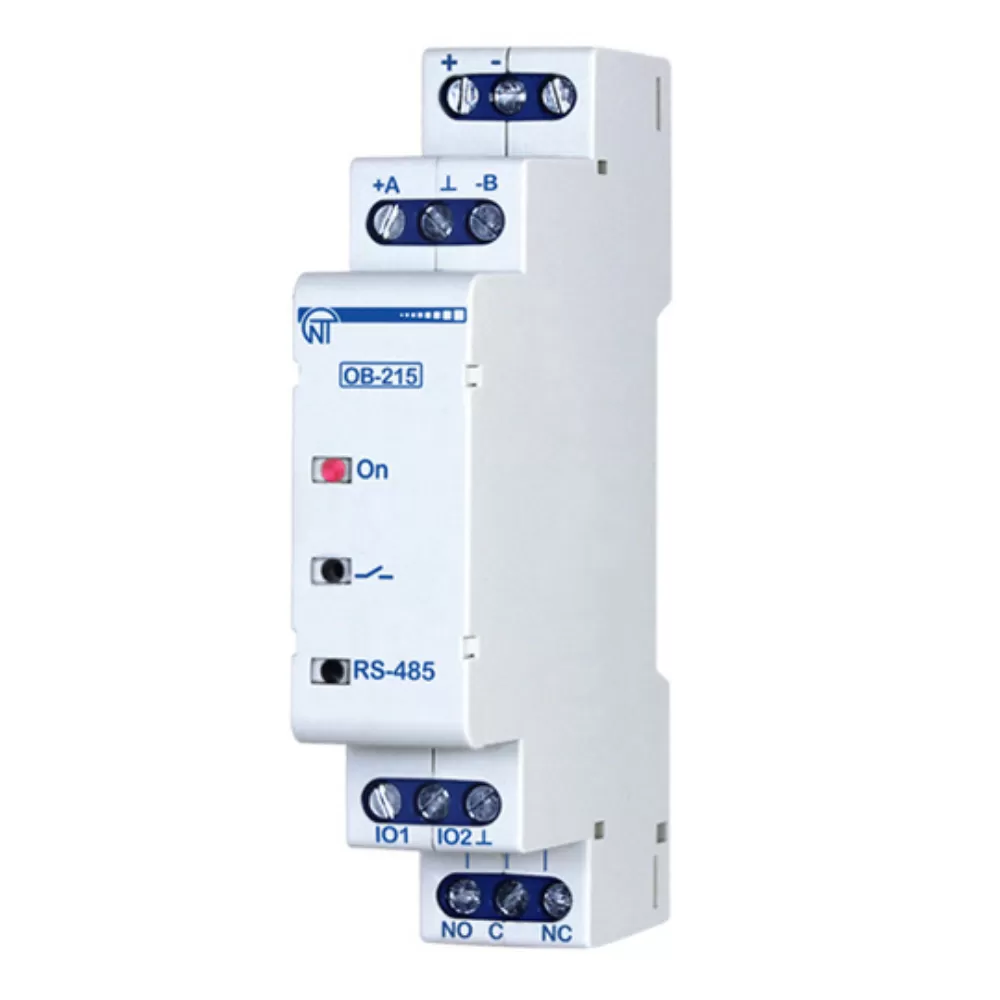

Модуль ввода/вывода ОВ-215 разработан для сбора данных с различных датчиков и передачи этой информации по протоколу MODBUS.
Модуль OB-215 обеспечивает:
-
управление оборудованием по релейному выходу с мощностью коммутации до 1,84 кВА;
-
отслеживание состояния (замкнуто/разомкнуто) контакта на входе типа «сухой контакт».
- датчики с выходом по напряжению (0 – 10 В);
- датчики с выходом постоянного тока (0 – 20 мА);
- датчики температуры различных модификаций;
- счетчик воды, газа, электричества через импульсный вход;
- всевозможные датчики Arduino;
- датчики с открытым коллектором типа «сухой контакт»;
- датчики 1-Wire, I2C.
ОВ-215 может работать как:
- регулятор температуры для холодильных и тепловых установок;
- «импульсное реле» с настраиваемой частотой импульса;
- конвертер протокола для холодильных контроллеров – UART (TTL) в MODBUS (RS-485);
- блок управления оборудованием по релейному выходу с мощностью коммутации до 5А.
Также прибор может отслеживать состояние (замкнуто / разомкнуто) для датчиков охраны, сигнализации, доп. контактов положения рубильника, работы станка.
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ
- управление нагрузкой по заданным порогам;
- счетчик импульсов.
Больше информации
Технические характеристики
|
Наименование |
Значение |
|
Номинальное напряжение питания сети, В |
12 - 24 |
|
Погрешность измерения постоянного напряжения в диапазоне 0 – 10 В, не хуже |
1% |
|
Погрешность измерения постоянного тока в диапазоне 0 – 20 мА, не хуже |
1% |
|
Диапазон измерения температуры (NTC 10KB), °C |
-25…+125 |
|
Погрешность измерения температуры (NTC 10KB) от -25...+70, °C |
±1 |
|
Погрешность измерения температуры (NTC 10KB) от +70...+125, °C |
±2 |
|
Диапазон измерения температуры (PTC 1000), °C |
-50…+120 |
|
Погрешность измерения температуры (PTC 1000), °C |
±1 |
|
Диапазон измерения температуры (PT 1000), °C |
-50…+250 |
|
Погрешность измерения температуры (PT 1000), °C |
±1 |
|
Максимальная частота импульсов в режиме «Счетчик импульсов/Логический вход», Гц |
200 |
|
Максимальное напряжение подаваемое на вход «IO1», В |
12 |
|
Максимальное напряжение подаваемое на вход «IO2», В |
5 |
|
Время готовности, с, не более |
0,4 |
|
Максимальный коммутируемый ток при активной нагрузке, А |
8 |
|
Максимальная потребляемая мощность, Вт, не более |
1 |
|
Число и вид контактов реле (переключающий контакт) |
1 |
|
Интерфейс связи |
RS (EIA/TIA)-485 |
|
Протокол обмена данными ModBus |
RTU / ASCII |
|
Номинальный режим работы |
Продолжит. |
|
Климатическое исполнение |
УХЛ 3.1 |
|
Степень защиты изделия |
IP20 |
|
Допустимая степень загрязнения |
II |
|
Класс защиты от поражения электрическим током |
II |
|
Сечение проводов для подключения к клеммам, мм2 |
0,5 - 1,0 |
|
Момент затяжки винтов клемм, Н*м |
0,4 |
|
Масса, кг, не более |
0,07 |
|
Габаритные размеры, HxBxL, мм |
90х64х18 |
|
Установка (монтаж) изделия - стандартная DIN-рейка 35 мм |
|
|
Изделие сохраняет свою работоспособность при любом положении в пространстве |
|
|
Материал корпуса - самозатухающий пластик |
|
|
Вредные вещества в количестве, превышающем предельно допустимые концентрации, отсутствуют |
|
