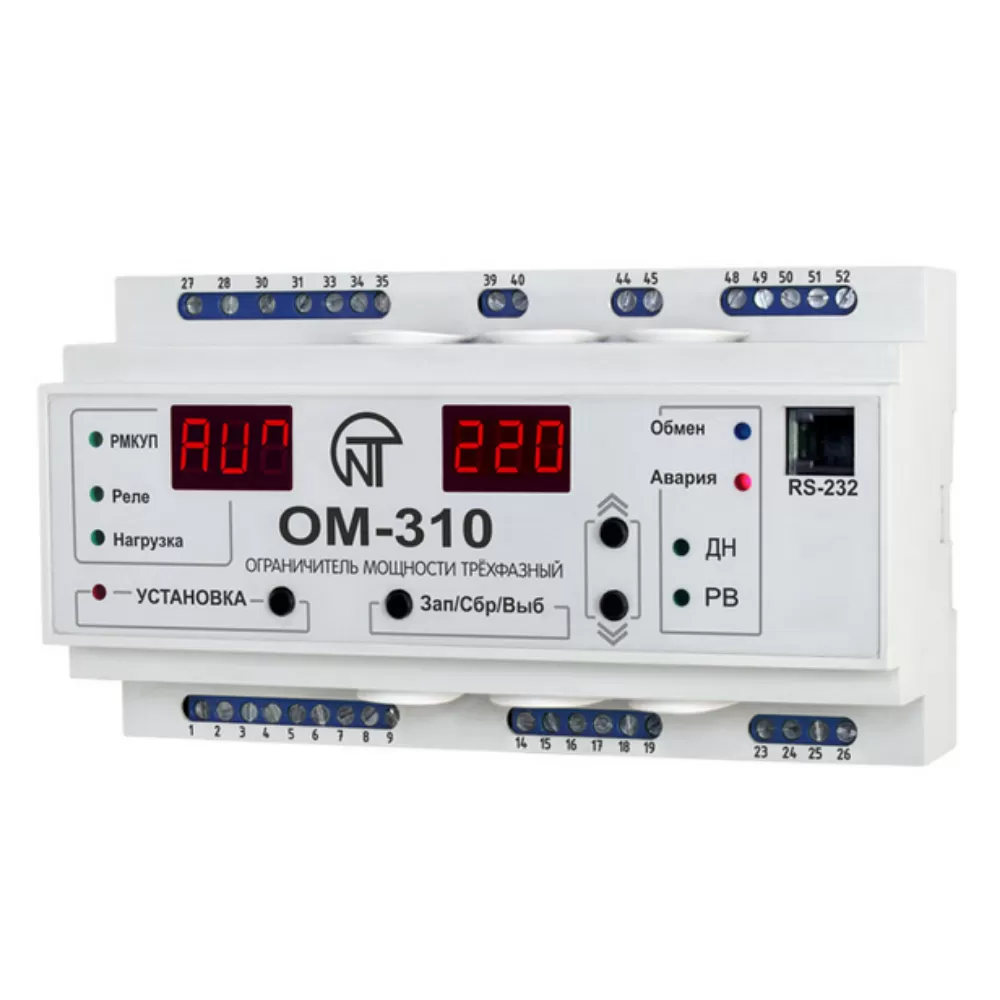

Реле ограничения мощности ОМ-310

Name: Реле ограничения мощности ОМ-310
Brand: Новатек Электро
SKU: 3425604310
Price: 13298 RUB
Availability: InStock
Rating: 5 (69 reviews)

Артикул: 3425604310

цена:

13 298 руб.

Есть в наличии

В корзину

Купить в 1 клик

Характеристики:

Тип:

Ограничитель мощности

К-во фаз:

Трехфазный

Встроенные трансформаторы тока:

Да ( от 2,5 до 30 кВт)

Подключение внешних трансф. тока:

Да ( до 450 кВт)

К-во управляющих реле:

Ступени отключения:

Встроенное реле напряжения:

Да

К-во защит:

Протокол обмена:

Mobdus RTU

Габаритные размеры:

девять модулей типа S

Масса, не более:

0,5 кг

Гарантия:

10 лет

Задать вопрос специалисту

Физические лица

Оплата

МИР Visa, Mastercard

Доставка

Самовывоз со склада Транспортная компания СДЭК Почта России

Юридические лица

Оплата

Банковский перевод - оплата по счету

Доставка

Самовывоз со склада Всеми основными перевозчиками

Краткое описание

Обрывы и резкие перепады электроэнергии губительны для бытового и промышленного оборудования. Решить эту проблему поможет специальное устройство, ограничивающее количество потребляемой энергии. Реле ограничения мощности ОМ 310 контролирует нагрузку в электросети и в случае превышения допустимых пороговых значений обесточивает потребителя.

Модификации ОМ-310

Ограничители мощности ОМ-310 выпускаются в двух модификациях:

ОМ-310, D=45 мм
ОМ-310, D=100 мм

Принцип работы защитного устройства

Ограничитель мощности ОМ 310 оснащен светодиодом, сигнализирующим о перегрузе сети. На корпусе устройства расположен цифровой индикатор, показывающий текущую величину мощности проходящего тока. В случае превышения нормативных параметров начинается обратный отсчет времени, по истечению которого произойдет полное обесточивание потребителя.

ОМ 310 имеет широкий диапазон настроек, что делает его простым в эксплуатации. Кроме того, можно установить выдержку времени, в течение которого устройство должно сработать. Важно лишь правильно указать пороговые значения. Ограничитель мощности ОМ 310 эффективно защищает электропроводку от последствий резкого скачка напряжения.

После восстановления параметров сети ОМ 310 Новатек-Электро возвращается в исходное состояние. Наличие данной опции позволяет интегрировать защитные устройства в учетно-распределительные щитки с ограниченным доступом. После каждого срабатывания ограничителя мощности потребителю не придется идти к щитку и перезагружать его вручную.

Функциональные возможности

ОМ-310 позволяет:

Контролировать входящую электроэнергию, избегая перегрузок.
Защищать электроустановки от незаконных подключений.
Управлять работой электроприборов, различных механизмов, станков и электродвигателей.

Если входящая электроэнергия превышает норму, срабатывает защитный механизм. В случае необходимости параметры нагрузочных лимитов можно изменить.

Компания «Новатек-Электро» производит высококачественную электротехническую продукцию. У нас можно купить датчики температуры, контроллеры, ограничители перенапряжения, приборы индикации и контроля. Под каждым товаром есть краткое описание, а также типовые схемы подключения. На всю продукцию магазина распространяется гарантия 10 лет. Ознакомиться с ценами, каталогом товаров и условиями оплаты можно на нашем сайте. Доставка производится по всей России и странам СНГ. Заказать продукцию можно онлайн.

Программное обеспечение Панель управления ОМ-310 - скачать программу

Больше информации

Видео

Типовые схемы подключения

Технические характеристики

Номинальное напряжение питания: трехфазное 380/400 В 50 Гц
Частота сети, Гц	48-62
Диапазон номинальных мощностей нагрузки (при работе от встроенных трансформаторов тока), кВт	3 – 30
Погрешность определения порога срабатывания по мощности, в процентах от номинальной, не более	5
Погрешность определения порога срабатывания по току, в % от номинального, не более	2
Погрешность определения порогов по напряжению, В, не более	3
Погрешность определения перекоса фаз по напряжению, В, не более	3
Напряжение, при котором сохраняется работоспособность: - фазное, при питании от одной фазы и подключенном нулевом проводе не менее, В - линейное, при питании от трех фаз не более, В	180 450
Аналоговые входы: - вход для подключения дистанционного выключателя - три аналоговых входа для стандартных ТТ с выходом 5 А (тип Т-0.66 или аналогичный) - вход для подключения дифференциального токового трансформатора (трансформатора нуле- вой последовательности)
Основные выходы: - реле нагрузки - две группы перекидных контактов – 8 А 250 В при cos φ=1; - функциональное реле - одна группа перекидных контактов - 16 А 250 В при cos φ=1 (назначение реле задается пользователем);
Потребляемая мощность (под нагрузкой), Вт, не более	5,0
Масса, кг, не более	0,5
Габаритные размеры ( рис.1.1) девять модулей типа S Монтаж на стандартную DIN-рейку 35 мм Устройство сохраняет свою работоспособность при любом положении в пространстве
Вредные вещества в количестве, превышающем предельно допустимые концентрации, отсутствуют
