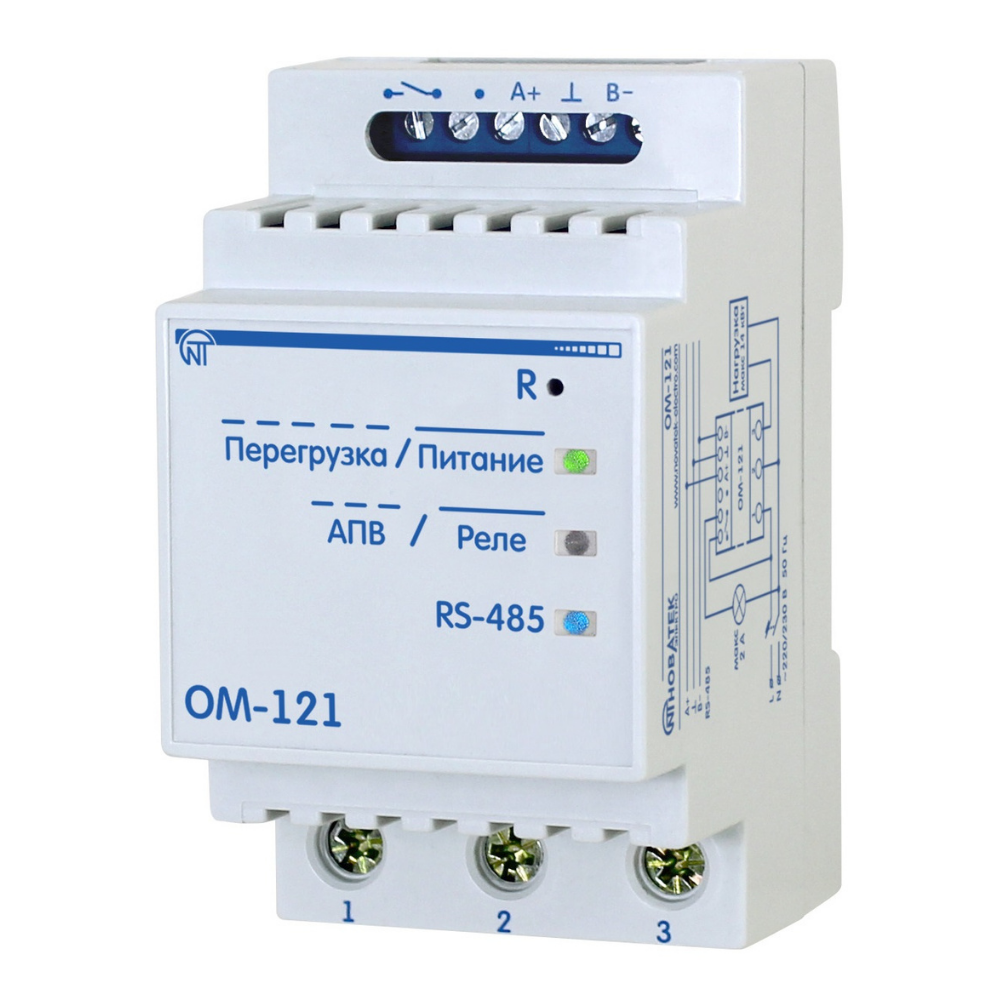

Однофазный измеритель - ограничитель мощности ОМ-121

Наименование

Значение

Номинальное напряжение питания, В

220/230

Напряжение, при котором сохраняется работоспособность, В

85 – 280

Номинальное напряжение изоляции, В

450

Номинальное импульсное выдерживаемое напряжение, кВ

2,5

Сечение проводов для подключения:

−  к клеммам реле, мм² (рисунок 1 поз. 3)

−  к силовым клеммам, мм² (рисунок 1 поз. 1, 2, 9)

0,5 – 2,0

0,5 – 16,0

Момент затяжки винтов, Н*м:

−  клеммы реле (рисунок 1 поз. 3, 4)

−  силовые клеммы (рисунок 1 поз. 1, 2, 9)

0,4

2 ±0,2

Точность измерения действующего напряжения сети в диапазоне 85 – 265 В, не хуже

1%

Точность измерения действующего тока в диапазоне 0,5 – 63 А, не хуже

2%

Точность измерения полной мощности, не хуже

3%

Точность измерения активной мощности, не хуже

4%

Точность измерения реактивной мощности, не хуже

4%

Точность измерения частоты сети, не хуже

0,02%

Задержка включения (время АПВ), с

0 − 36000

Задержка отключения (время АО), с

0 – 900

Время готовности, не более, с

0,4

Максимальный коммутируемый ток при активной нагрузке, А

2

Частота сети, Гц

45 – 65

Ток потребления от сети при неподключенной нагрузке, не более, мА

15

Точность определения порога срабатывания по напряжению, В

1

Масса, не более, кг

0,3

Габаритные размеры, мм

52 х 90 х 64

Число и вид контактов реле (контакт на замыкание)

1

Монтаж на стандартную DIN-рейку 35 мм

Степень защиты изделия

IP 10

Класс защиты от поражения электрическим током

II

Климатическое исполнение

УХЛ 3.1

Допустимая степень загрязнения

II

Категория перенапряжения

III

Положение в пространстве

произвольное

Номинальный режим работы

продолжительный

Интерфейс связи

RS (EIA/TIA)-485

Протокол обмена данными ModBus

RTU / ASCII

Время хранения настроек Пользователя, лет, не менее

10

Вредные вещества в количестве, превышающем предельно допустимые концентрации, отсутствуют

Материал корпуса - самозатухающий пластик

Максимальная перегрузка по току в течение 5 мин, А

80
