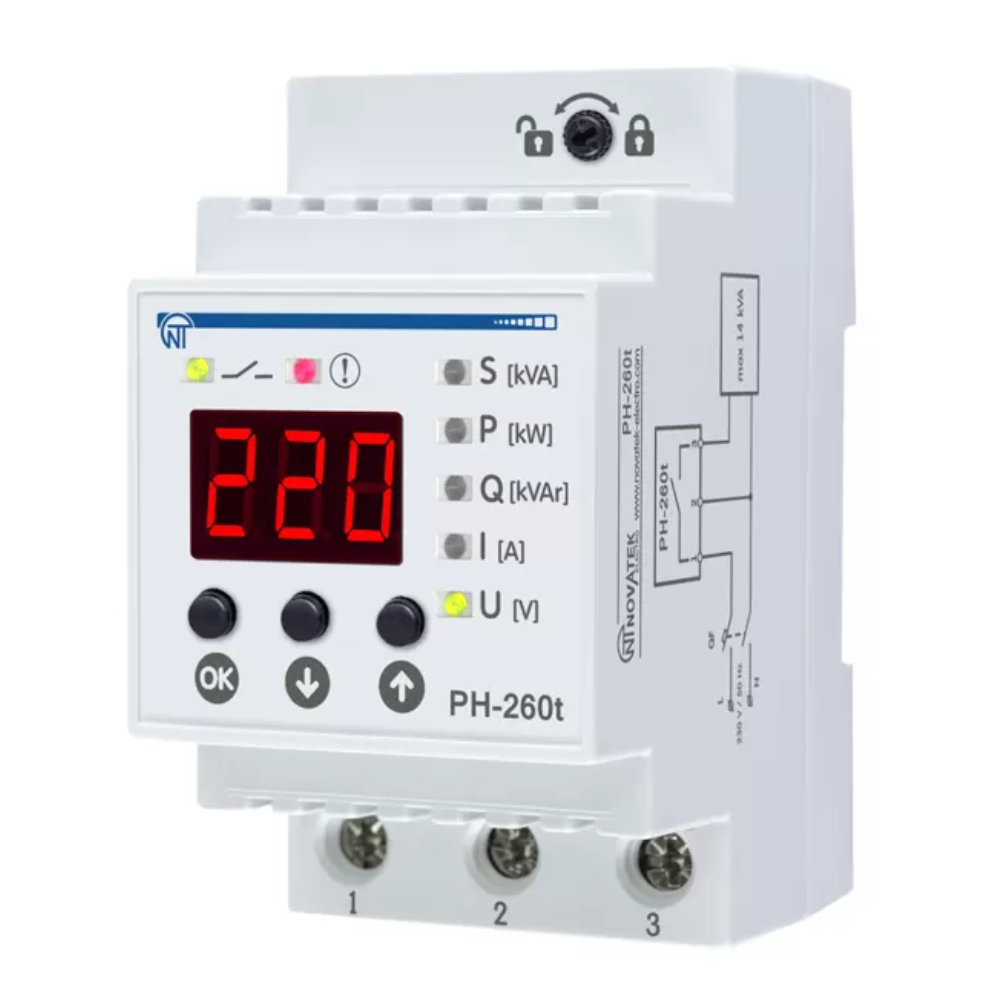

Реле напряжения РН-260Т 63А

Наименование

Значение

Номинальное переменное однофазное напряжение питания, В

230

Частота сети, Гц

47 – 65

Гармонический состав (несинусоидальность) напряжения питания

ГОСТ 13144-2013

Номинальное напряжение изоляции, В

450

Номинальное импульсное выдерживаемое напряжение, кВ

2,5

Точность измерения полной мощности, %, не хуже

5

Точность измерения активной мощности, %, не хуже

5

Точность измерения реактивной мощности, %, не хуже

5

Точность измерения тока, %, не хуже

2,5

Точность измерения напряжения в диапазоне 120 – 350 В, %, не хуже

2

Время АПВ, мин

1 − 580

Задержка отключения, с

1 – 300

Время АПВ по напряжению, с

1 – 900

Время готовности, с, не более

0,8

Максимальный коммутируемый ток при активной нагрузке, А

63

Потребляемая мощность при неподключенной нагрузке, Вт, не более

3

Максимальное напряжение, при котором сохраняется работоспособность (действующее значение), В

450

Минимальное напряжение, при котором сохраняется работоспособность   (действующее значение), В

120

Фиксированная задержка отключения по U_mах, с

1

Фиксированная задержка отключения по U_min, с

12

Фиксированное время срабатывания при повышении напряжения более 430 В и длительности импульса более 1,5 мс, с, не более

0,05

Фиксированное время срабатывания (защита по напряжению включена) при снижении напряжения более 60 В от уставки по U_min или при снижении напряжения ниже 145 В, с

0,12

Фиксированное время срабатывания (защита по напряжению выключена) при снижении напряжения ниже 120 В, с

0,12

Фиксированное время срабатывания при повышении напряжения более 30 В от уставки по U_mах или при повышении напряжения выше 285 В, с

0,12

Точность определения порога срабатывания по напряжению, В

3

Гистерезис по напряжению, В

5

Номинальный режим работы

Продолжительный

Степень защиты изделия

IP10

Класс защиты от поражения электрическим током

II

Климатическое исполнение

УХЛ 3.1

Допустимая степень загрязнения

II

Категория перенапряжения

II

Сечение проводов для подключения к клеммам, мм²

0,5 – 16,0

Момент затяжки винтов клемм, Н*м

2±0,2

Масса, не более, кг

0,2

Габаритные размеры, НхВхL, мм

93х52х64,5

Монтаж на стандартную DIN-рейку 35 мм

Изделие сохраняет свою работоспособность при любом положении в пространстве.

Материал корпуса – самозатухающий пластик

Вредные вещества в количестве, превышающем предельно допустимые концентрации, отсутствуют

---

При напряжении сети ниже 120 В и выше 350 В значение напряжения, измеренное изделием, не является корректным.
