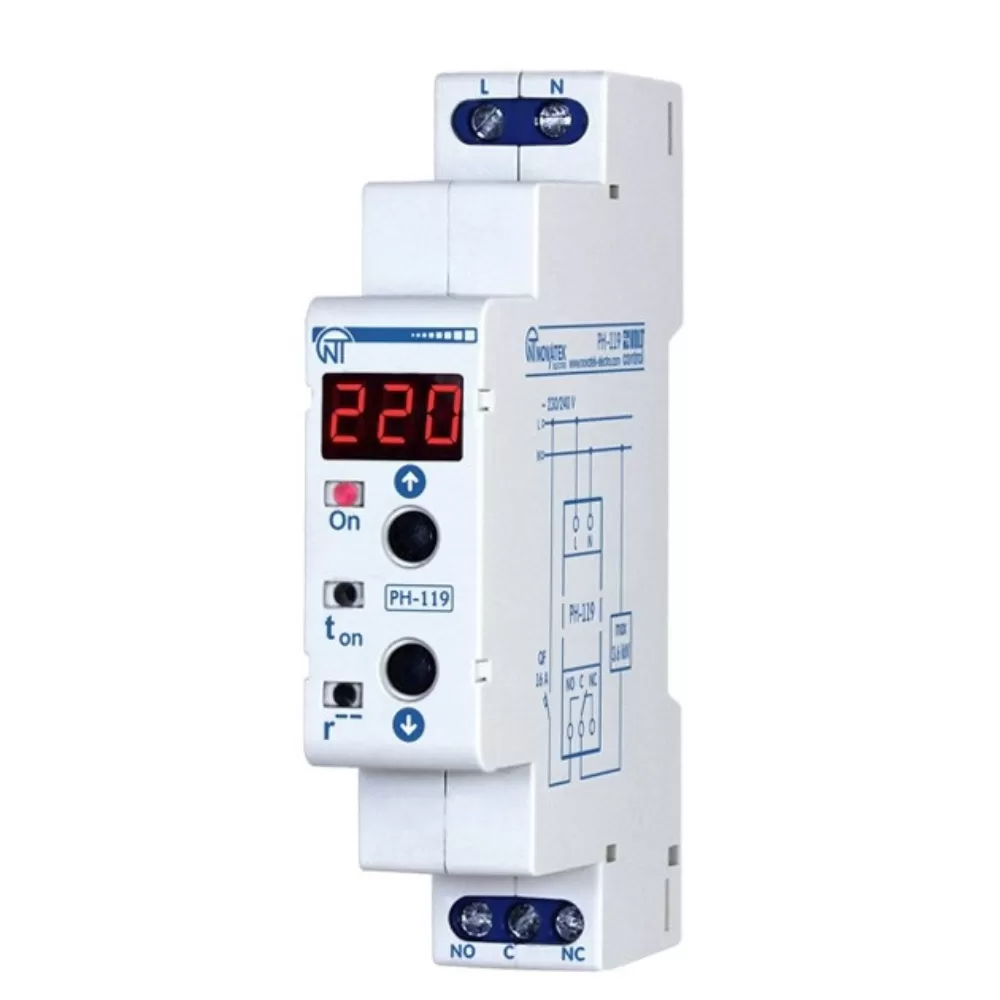

Реле контроля напряжения РН-119
- Краткое описание
- Типовые схемы подключения
- Техническая документация
- Паспорт устройства
-
Способы оплаты
Физические лица
Юридические лица
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Номинальное переменное однофазное напряжение питания сети |
230 В |
|
Частота сети |
47 – 65 Гц |
|
Гармонический состав (несинусоидальность) напряжения питания |
ГОСТ 32144- 2013 |
|
Диапазон регулирования по Umin * |
160 – 220 В |
|
Диапазон регулирования по Umax * |
230 – 290 В |
|
Диапазон регулирования времени АПВ (tвкл) |
5 – 900 с |
|
Фиксированное время срабатывания по Umax |
0,5 с |
|
Фиксированное время срабатывания при импульс- ном повышении напряжения более 420 В при длительности импульса более 1,5 мс |
≤ 0,02 с |
|
Фиксированная задержка отключения по Umin |
7 с |
|
Фиксированное время срабатывания при снижении напряжения ниже 145 В |
0,15 с |
|
Максимальный коммутируемый ток (активной нагрузки) РН-118 |
10 А |
|
Максимальный коммутируемый ток (активной нагрузки) РН-119 |
16 А |
|
Точность определения порога срабатывания по напряжению |
до 3 В |
|
Минимальное напряжение, при котором сохраняется работоспособность |
100 В |
|
Максимальное напряжение, при котором сохраняется работоспособность, В |
420 В |
|
Гистерезис возврата по напряжению, В |
4 – 5 В |
|
Мощность потребления (при неподключенной нагрузке) |
2 Вт |
|
Коммутационный ресурс выходных контактов: - под нагрузкой 16 А (cos φ = 1,0) - под нагрузкой 5 А (cos φ = 1,0) |
≥100 000 раз
≥ 1 млн. раз |
|
Назначение изделия |
Аппаратура управления и распределения |
|
Номинальный режим работы |
Продолжит. |
|
Климатическое исполнение |
УХЛ 3.1 |
|
Степень защиты лицевой панели |
IP 40 |
|
Степень защиты клеммника |
IP 20 |
|
Допустимая степень загрязнения |
II |
|
Категория перенапряжения |
II |
|
Класс защиты от поражения электрическим током |
II |
|
Номинальное напряжение изоляции |
450 В |
|
Номинальное импульсное выдерживаемое напряжение |
2,5 кВ |
|
Сечение проводов для подключения к клеммам |
0,3 - 3,3 мм² |
|
Момент затяжки винтов клемм |
0,4 Н*м |
|
Масса |
≤ 0,100 кг |
|
Габаритные размеры, HxBxL |
90х65х18 мм |
|
Установка (монтаж) изделия - стандартная DIN-рейка 35 мм |
|
|
Изделие сохраняет свою работоспособность при любом положении в пространстве |
|
|
Материал корпуса - самозатухающий пластик |
|
|
Вредные вещества в количестве, превышающем предельно до- пустимые концентрации, отсутствуют |
|
|
* - шаг регулирования 5 В |
|
